源头厂家，自主研发，支持定制，一年质保，终身售后

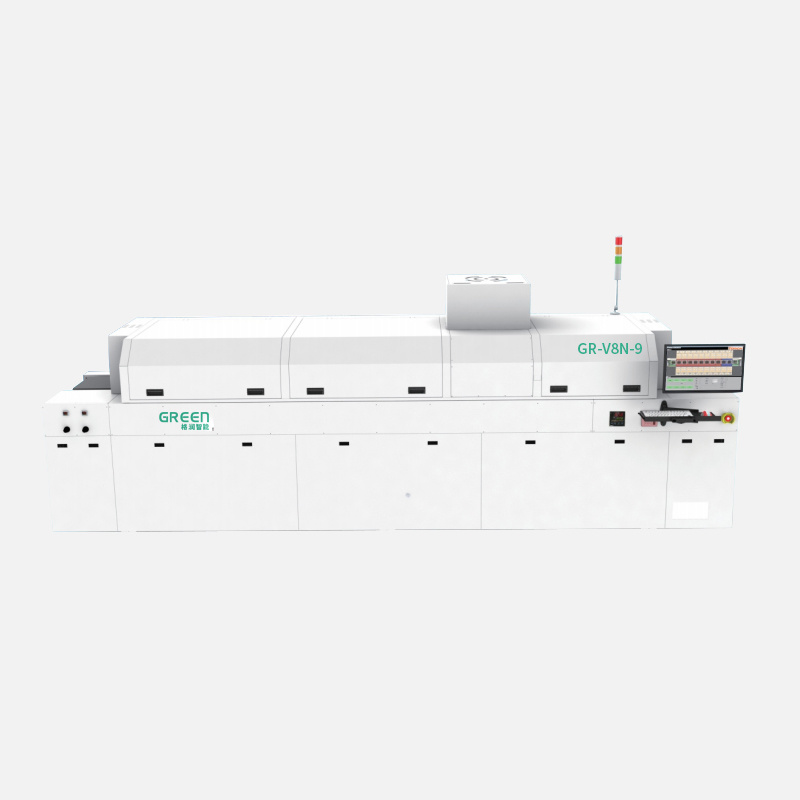

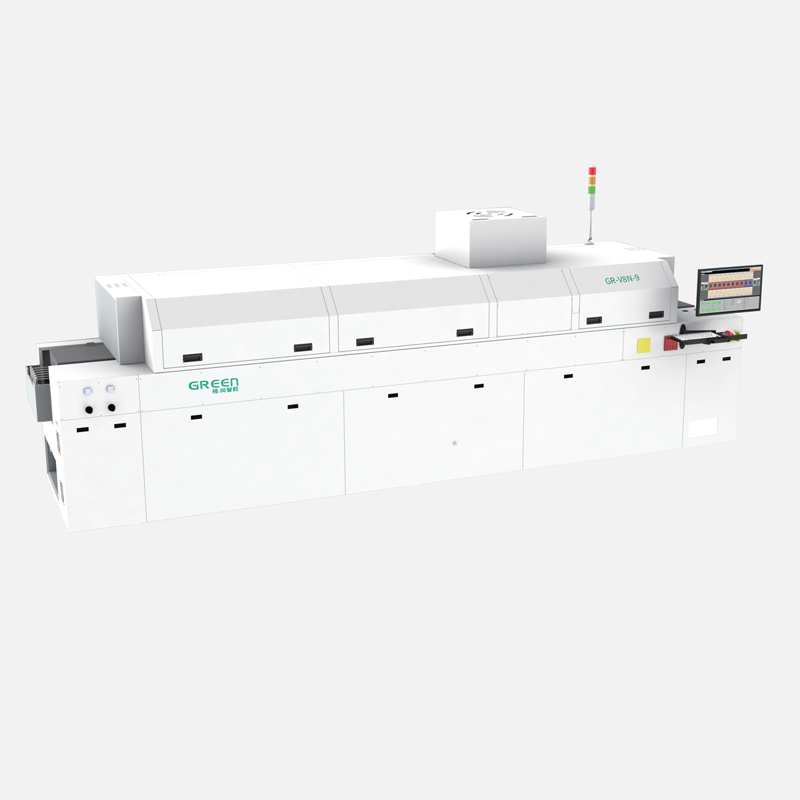

GR-V8N系列简介
1. V8N系列在线式真空焊接炉，具有真空度低、产量大、能耗低、氮气消耗量低、占地面积小等特点。
2. V8N系列是专门为功率半导体行业IGBT模块、MOSFET器件的真空焊接封装的特殊需求设计优化的。 考虑到目前行业客户遇到的诸多问题，精心优化设计完成的一款真空炉。
●产量大：每4-10分钟可完成一炉IGBT模块的焊接。
●能耗低： 整机启动功率：66KW； 整机平均运行功率：10-12KW
●氮气消耗量低：氮气消耗量只有其他同类真空炉产品的1/2--2/3。
●占地面积小：外形尺寸：4550×1200×1620mm。
功能介绍
1. 满足各种焊料（≤400℃）的焊接要求 : 例如：SAC305锡膏；Sn63Pb37锡膏；Sn90Sb10锡膏；In97Ag3锡膏；n52Sn48锡膏等各种成份锡膏。
2. V8N焊接空洞率 : 焊盘空洞率：<2%，单个空洞率：<1%，不同的焊接材料和气氛对焊接都有影响， 目前这个数据是根据客户测试后的综合数据，具体到不同焊接产品这个数据会有不同的。
3. V8N支持氮气或甲酸气氛工作环境，满足多种焊接工艺。
4. V8N真空回流焊机配置软件控制系统，模块化设计设置，操作界面简洁易懂。
5. 设备无需校正，不会产生多余的校准费用。
技术参数
| 型 号 Model | GR-V8N-3 | GR-V8N-6 | GR-V8N-9 |
| 外型尺寸(长×宽×高)Size(L×W×H) | 4550×1200×1620mm | 4550×1200×1650mm | 4550×1200×1680mm |
| 重 量 Weight | 2500kg | 2600kg | 2700kg |
| 电 压 Voltage | 380V | 380V | 380V |
| 总功率 Power | 66KW | 66KW | 66KW |
| 最大焊接尺寸 Maximum welding size | 350×350mm | 50×350mm | 350×350mm |
| 温区数量 Num of temperature zone | 8 | 8 | 8 |
| 加热温区 Zone of heating | 1—5区 Zone 1-5 | 1—5区 Zone 1-5 | 1—5区 Zone 1-5 |
| 作业温区 Zone of working | 6区 Zone 6 | 6区 Zone 6 | 6区 Zone 6 |
| 冷却温区 Zone of cooling | 7区、8区 Zone 7, Zone 8 | 7区、8区 Zone 7, Zone 8 | 7区、8区 Zone 7, Zone 8 |
| 加热方式 Heating method | 板式加热+真空区红外加热 Plate heating + vacuum area infrared heating | ||
| 炉膛高度 Hearth height | 30mm | 60mm | 90mm |
| 氧含量 Oxygen content | ≤20PPM | ≤40PPM | ≤80PPM |
| 最高温度 Highest temperature | 400℃（500℃可选） 400℃（500℃ Optional） | 400℃（500℃可选） 400℃（500℃ Optional） | 400℃（500℃可选） 400℃（500℃ Optional） |
| 最小真空值 Min vacuum value | 10Pa（机械泵） 10Pa（Mechanical pump） | 10Pa（机械泵） 10Pa（Mechanical pump） | 10Pa（机械泵） 10Pa（Mechanical pump） |
| 真空泵抽气速率 Vacuum pump pumping rate | (50Hz)6L/S | (50Hz)6L/S | (50Hz)6L/S |
| 冷却方式 Cooling method | 水冷 Water-cooled | 水冷 Water-cooled | 水冷 Water-cooled |
| 温控精度 Temperature control accuracy | 1℃ | 1℃ | 1℃ |
| 氮气消耗量 Nitrogen consumption | 200L/S | 200L/S | 200L/S |
设备配置
| 名称 Name | 配置 Configuration | 数量 Qty |
| 温控系统 Temperature control system | 共配置16组控温热电偶 16 sets thermocouples | 1套 1set |
| 测温系统 Temperature test system | 4组测温热电偶 4 sets temperature thermocouples | 4套 4set |
| 真空系统 Vacuum system | 标配 Standard | 1套 1set |
| 控制系统 Control System | 主流品牌电脑1套 1 set of mainstream brand computers | 1套 1set |
| 加热平台 Heating platform | 均温加热平台 Ambient heating platform | 8套 8set |
| 均温测试系统 Average temperature test system | 每一温区配备9组测温热电偶，整机共63组（选配） ach temperature zone is equipped with 9 sets of temperature measuring thermocouples, a total of 63 sets of the whole machine (optional) | 9套 9set |
| 氮气气氛保护系统 Nitrogen atmosphere protection system | 标配（氮气气路管道及接口） Standard（Nitrogen pipes and connectors） | 1套 1set |
| 助焊剂回收系统 soldering flux recycling system | 标配（助焊剂冷却、过滤系统及接口） Standard(soldering flux cooling & filtering system and connectors） | 1套 1set |
| 氮气二次利用系统 Nitrogen seconda use system | 选配 Optional | 1套 1set |
| 真空回流焊控制系统 Vacuum reflow oven control system | 标配(控制软件) Standard(Control software) | 1套 1set |
